Codesys 편리한 기본 설정 (4) - 변수 모니터링 (Variable watch)

안녕하세요. IT & 자동화 유용한 정보를 하나하나 쉽게 알려드리는 이지원 입니다.



PLC 프로그램에는 중요한 변수들을 모아서 모니터링하기 쉽게 표시해주는 창이 있습니다.

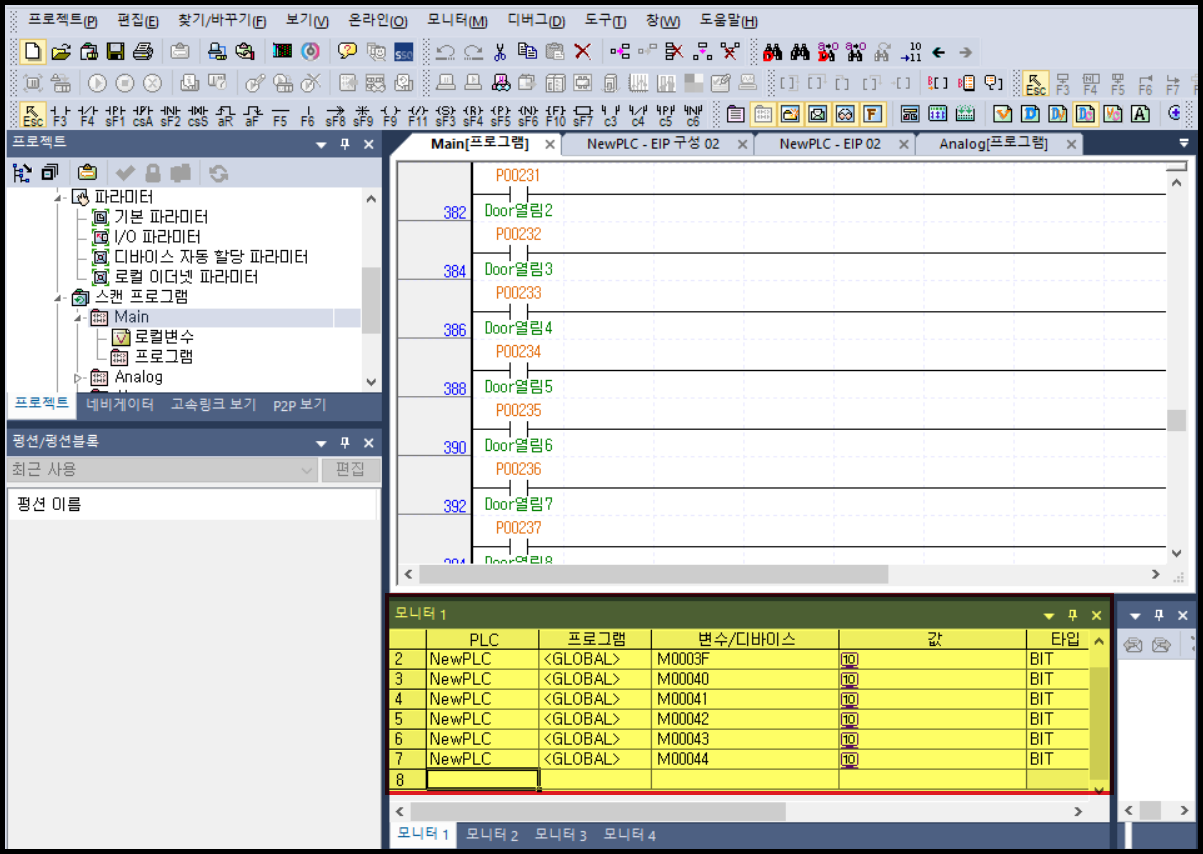

LS PLC XG5000의 "모니터" 기능



Melsec PLC의 "Watch" 기능



Codesys에도 이와 같이 변수를 모아서 모니터링 할 수 있는 "Watch" 기능이 있습니다.

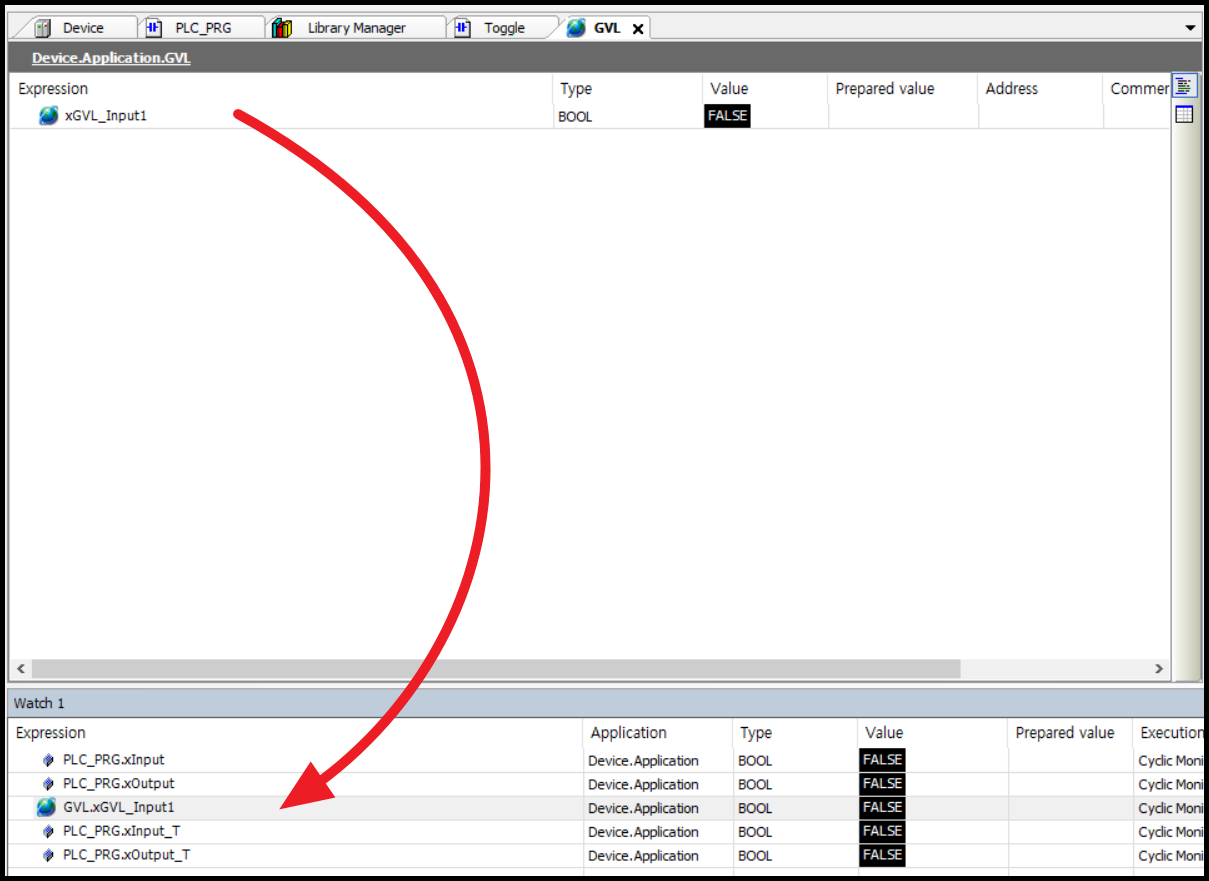

사용법은 간단합니다. "온라인" 상태에서 변수를 "Watch" 창에 드래그하면 됩니다.

(오프라인 상태에서는 Watch 창이 보이지 않습니다.)

지역변수는 해당 POU의 변수 선언 칸에서 드래그를 해야 하고, 전역 변수는 전역변수 창을 열어서 드래그 해야합니다.







혹시 "Watch" 창이 보이지 않는다면, CODESYS 상단 메뉴 중에 [View] 를 클릭하면 [Watch] 가 보입니다.

총 4개의 "Watch" 창을 만들 수 있습니다.







프로그램이 길고 복잡해지면, 관련 변수들끼리 하나의 "Watch" 창에 모아두면 모니터링을 편리하게 할 수 있습니다.







이번 시간에는 CODESYS 에서 여러 변수를 모니터링 하는 "Watch" 기능에 대해 알아보았습니다.

편리한 사용을 위해, Codesys 설정 방법에 대한 아래 포스팅을 참고해주시기 바랍니다. 감사합니다.
